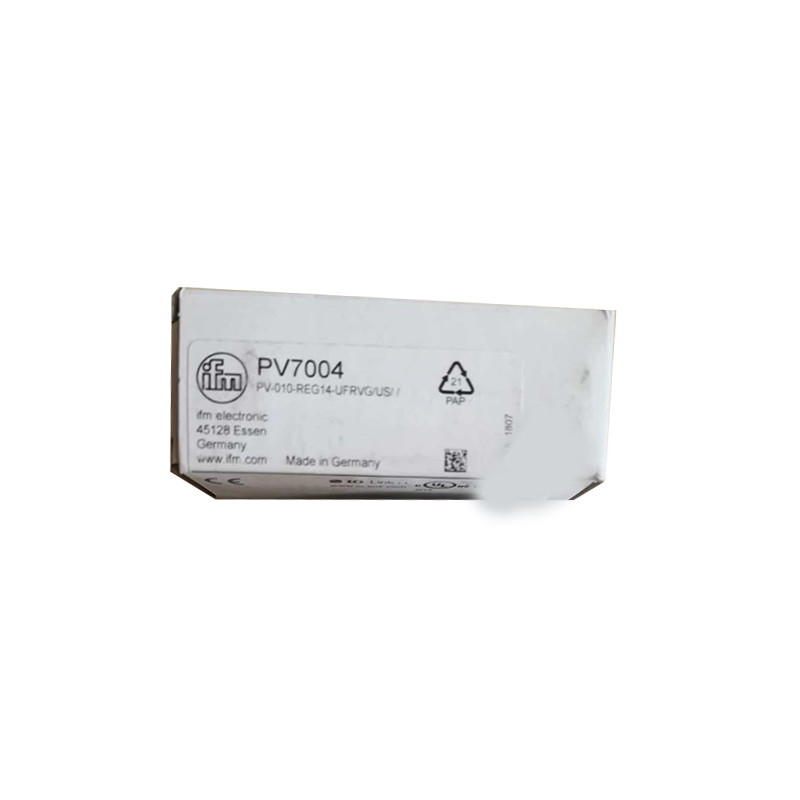

Δοκιμαστής πίεσης IFM με IO-Link PV7004 PV-010-REG14-UFRVG/US/ /
Ο IFM PV7004 PV-010-REG14-UFRVG/US/P είναι ένας διακόπτης πίεσης με λειτουργία IO-Link.
1. Πρότυπο: PV7004 PV-010-REG14-UFRVG/US/P
2Κατασκευαστής: IFM Electronic GmbH
3Λειτουργία: Ο διακόπτης πίεσης έχει σχεδιαστεί για την παρακολούθηση και τον έλεγχο της πίεσης ενός υγρού σε ένα σύστημα ή διαδικασία.Επιτρέπει την ανίχνευση συγκεκριμένων ορίων πίεσης και μπορεί να ενεργοποιήσει ενέργειες ή σήματα με βάση αυτά τα όρια.
4. Πεδίο μέτρησης πίεσης: Το συγκεκριμένο πεδίο μέτρησης πίεσης του διακόπτη εξαρτάται από την παραλλαγή μοντέλου.ο αριθμός μοντέλου που παρέχεται δεν περιέχει πληροφορίες σχετικά με το εύρος πίεσηςΣυνιστάται να ανατρέχετε στην τεκμηρίωση του προϊόντος ή στο δελτίο δεδομένων για την ακριβή περιοχή μέτρησης πίεσης αυτού του συγκεκριμένου μοντέλου.
5. Λειτουργία IO-Link: Ο διακόπτης πίεσης είναι εξοπλισμένος με IO-Link,που είναι ένα πρωτόκολλο επικοινωνίας που επιτρέπει τη αμφίδρομη επικοινωνία μεταξύ του διακόπτη και ενός ελεγκτή ή άλλων συσκευώνΤο IO-Link επιτρέπει βελτιωμένες δυνατότητες διαμόρφωσης, παρακολούθησης και διάγνωσης για τον διακόπτη πίεσης.
6Ηλεκτρική σύνδεση: Ο διακόπτης υποστηρίζει έναν συγκεκριμένο τύπο ηλεκτρικής σύνδεσης, που υποδεικνύεται από το "/US/P" στο όνομα του μοντέλου.Το "/US" μπορεί να αντιπροσωπεύει συνδετήρα ή τύπο ηλεκτρικής σύνδεσης συμβατό με την αγορά των ΗΠΑ.Για ακριβείς πληροφορίες, είναι καλύτερο να συμβουλευτείτε την τεκμηρίωση του προϊόντος ή το δελτίο δεδομένων.
7Τύπος στερέωσης: Ο διακόπτης πίεσης πιθανότατα στεγάζεται σε ένα ανθεκτικό περίβλημα κατάλληλο για βιομηχανικά περιβάλλοντα.Οι ειδικές λεπτομέρειες του τύπου ή του σχεδιασμού του περιβλήματος δεν προκύπτουν από τον αριθμό του υποδείγματος που παρέχεται..
Για λεπτομερείς προδιαγραφές, οδηγίες εγκατάστασης και πληροφορίες συμβατότητας για τον διακόπτη πίεσης IFM PV7004 PV-010-REG14-UFRVG/US/P με λειτουργία IO-Link,συνιστάται να συμβουλευτείτε την επίσημη τεκμηρίωση που παρέχεται από την IFM Electronic GmbH ή να επικοινωνήσετε με την τεχνική υποστήριξή τουςΘα είναι σε θέση να σας παρέχουν ακριβείς και επικαιροποιημένες πληροφορίες με βάση τις ειδικές σας ανάγκες και τις τελευταίες διαθέσιμες πληροφορίες για το προϊόν.
Χαρακτηριστικά του προϊόντος
| Αριθμός εισροών και εξόδων |
Αριθμός ψηφιακών εξόδων: 2 |
| Πεδίο μέτρησης |
| -1...10 μπαρ |
-14 λεπτά.5...145 σπι. |
-100...1000 kPa |
-Ούτε ένα.1...1 MPa |
|
| Σύνδεση διαδικασίας |
Εξωτερικό νήμα G 1/4 (DIN EN ISO 1179-2); εσωτερικό νήμα:M5 |
Εφαρμογή
| Στοιχείο μέτρησης |
μεταλλικό λεπτόφυλλο κύτταρο |
| Εφαρμογή |
για βιομηχανικές εφαρμογές |
| Ενημέρωση |
υγρά και αέρια |
| Μέση θερμοκρασία [°C] |
- 40...90 |
| Ελάχιστη πίεση διάσπασης |
|
| Διορισμός πίεσης |
|
| Σημείωση σχετικά με την ονομαστική πίεση |
|
| Αντίσταση κενού [mbar] |
- 1000 |
| Τύπος πίεσης |
σχετική πίεση, κενό |
Ηλεκτρικά δεδομένα
| Δραστηριακή τάση [V] |
18...30 DC |
| Συνεχή κατανάλωση [mA] |
< 15 |
| Ελάχιστη αντίσταση μόνωσης [MΩ] |
100(500 V DC) |
| Τάξη προστασίας |
ΙΙΙ |
| Προστασία αντίστροφης πολικότητας |
- Ναι, ναι. |
| Χρόνος καθυστέρησης ενεργοποίησης [s] |
< 0.3 |
Εισόδους / εξόδους
| Αριθμός εισροών και εξόδων |
Αριθμός ψηφιακών εξόδων: 2 |
Αποδόσεις
| Συνολικός αριθμός εκροών |
2 |
| Σημείο εξόδου |
σήμα διακόπτη· IO-Link· (διαμορφώσιμο) |
| Ηλεκτρικός σχεδιασμός |
Εθνική Εταιρεία/Εθνική Εταιρεία |
| Αριθμός ψηφιακών εξόδων |
2 |
| Λειτουργία εξόδου |
κανονικά ανοικτή / κανονικά κλειστή (παραμετρήσιμη) |
| Μέγιστη τάση πτώσης διακόπτη DC [V] |
2 |
| Διορισμένο συνεχές ρεύμα της ισχύος εξόδου διακόπτη DC [mA] |
100 |
| Συγκοινωνιακή συχνότητα DC [Hz] |
< 170 |
| Προστασία από βραχυκύκλωμα |
- Ναι, ναι. |
| Τύπος προστασίας από βραχυκύκλωμα |
σφυρηλατημένο |
| Προστασία από υπερφόρτωση |
- Ναι, ναι. |
Περιοχή μέτρησης/καθορισμού
| Πεδίο μέτρησης |
| -1...10 μπαρ |
-14 λεπτά.5...145 σπι. |
-100...1000 kPa |
-Ούτε ένα.1...1 MPa |
|
| Σημείο ρύθμισης SP |
| -Ούτε ένα.9...10 μπαρ |
-13.1...145 σπι. |
-Ούτε ένα.09...1 MPa |
|
| Σημείο επαναφοράς rP |
| -Ούτε ένα.95- Ναι.90,95 bar |
-13.8- Ναι.1440,3 psi |
-Ούτε ένα.095- Ναι.00,995 MPa |
|
| Σε βήματα |
| 00,005 bar |
0.1 psi |
00,0005 MPa |
|
| Ρυθμίσεις εργοστασίου |
| SP1 = 2,5 bar |
rP1 = 2,3 bar |
ou1 = Hno· |
| SP2 = 7,5 bar |
rP2 = 7,3 bar |
ou2 = Hno· |
| dS1/dS2 = 0 ms |
dr1/dr2 = 0 ms |
|
| coF = 0 % |
P-n = PnP |
dAP= 60 ms |
|
Ακριβότητα / αποκλίσεις
| Ακριβότητα σημείου διακόπτη [% του εύρους] |
< ± 0,5 (σύμφωνα με το DIN EN 61298-2) |
| Επαναλαμβανόμενη ικανότητα [% του εύρους] |
< ± 0,05; (με διακυμάνσεις θερμοκρασίας < 10 K) |
| Απόκλιση των χαρακτηριστικών [% του εύρους] |
< ± 0,5; (γραμμικότητα συμπεριλαμβανομένης της υστερέσης και της επαναληψιμότητας, οριακή τιμή που ορίζεται σύμφωνα με το DIN EN IEC 62828-1) |
| Απόκλιση γραμμικότητας [% του εύρους] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Απόκλιση υστερέσης [% του εύρους] |
< ± 0,2 |
| Διάταξη του χρονοδιαγράμματος |
< ± 0,1; (ανά 6 μήνες) |
| Συντελεστής θερμοκρασίας μηδενικού σημείου [% του εύρους / 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Δείκτης θερμοκρασίας διαστήματος [% του διαστήματος / 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
Χρόνοι απόκρισης
| Χρόνος απόκρισης [ms] |
< 3 |
Λογισμικό / προγραμματισμός
| Επιλογές ρύθμισης παραμέτρων |
υστερέση / παράθυρο· κανονικά ανοιχτό / κανονικά κλειστό· λογική διακόπτη· καθυστέρηση ανάφλεξης/αποσύνδεσης· αμβλυντική λειτουργία |
